Schaffner introduceert RT-Serie N - EMC

Schaffner heeft de lancering aangekondigd van een nieuwe common mode choke voor industriële toepassingen die betere prestaties levert dan eerdere versies, terwijl dezelfde mechanische afmetingen behouden blijven.

Gebaseerd op nanokristallijne kerntechnologie, zal de toevoeging aan Schaffner's populaire RT-serie de RT8121, RT8131, RT8521 en RT8531 omvatten. De nieuwe RT-serie N bereikt tot 15 dB hogere dempingsprestaties dan zijn ferriet-gebaseerde voorganger over relevante frequentiebanden van het elektromagnetische compatibiliteit (EMC) frequentiespectrum. Door elektromagnetische common mode ruis aan de netzijde van een elektrisch apparaat te filteren, elimineert de RT-serie N het probleem van elektromagnetische interferentie (EMI) direct op een PCB. De choke heeft dezelfde diameter van 65 mm als de bestaande serie van Schaffner, maar biedt ontwerpers meer vermogen terwijl ze binnen krappe ruimtebeperkingen moeten werken en vermindert de noodzaak om een externe EMC-filter te gebruiken.

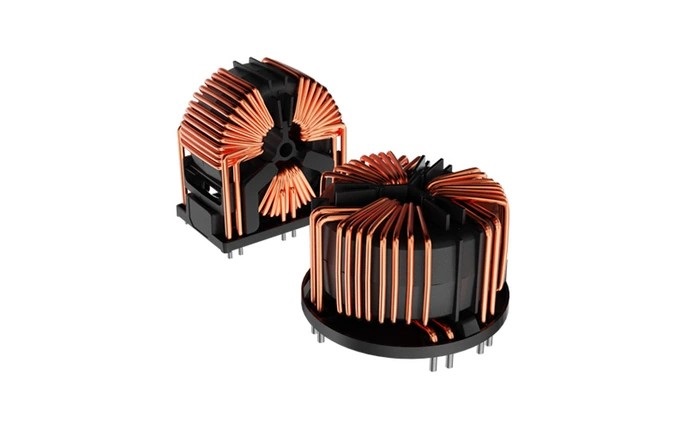

Met nominale stromen van 25 A tot 63 A bij 60°C en bedrijfsspanningen tot 600 VAC en 450 VDC, is de nieuwe choke bijzonder geschikt voor gebruik bij frequenties van 10 MHz tot 30 MHz. Door kosteneffectieve PCB-ontwerpen tot 100 A met geforceerde koeling te garanderen, is de choke beschikbaar in horizontale en verticale PCB-montageopties om aan specifieke ontwerpeisen te voldoen. Andere kenmerken zijn een breed scala aan inductantiewaarden (3 mH tot 13 mH), lage magnetische lekflux en superieure wikkelingisolatie.

Met een keuze uit 2-draads en 3-draads configuraties voor DC, 2-lijns AC en 3-fase toepassingen, zal de nieuwe common mode choke van bijzonder belang zijn voor machine- en elektronicafabrikanten die een vermogensvraag hebben voor hun toepassingen van 10 kW tot 80 kW. Ideaal voor gebruik in voedingen die worden gebruikt in EV-laadstations en robotica, beschikt de hoogwaardige choke over een goedgekeurd UL-isolatiesysteem waarmee aanpassingen eenvoudig kunnen worden gerealiseerd.

Andere typische toepassingen zijn onder meer fotovoltaïsche omvormers, converters, ononderbroken stroomvoorzieningen (UPS's) en schakelende voedingen, LED-verlichting, communicatieapparatuur en medische/laboratoriumapparatuur. Hoewel niet alle toepassingen het extra vermogen van de nieuwe RT-serie N nodig zullen hebben, kunnen ontwerpers de choke gebruiken als een veiligheidsoptie om EMC-niveaus te verbeteren als een meting mislukt.
