Laird introduceert BMI-S-608

Uitbreiding van afschermingsfunctionaliteit en kostenbesparing

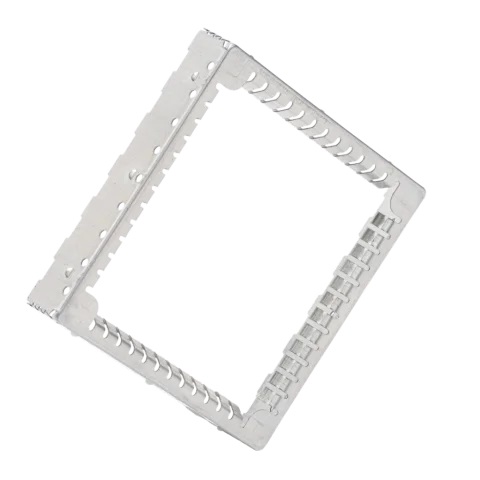

Het BMI-S-608 afschermingsframe van Laird, met zijn dekselloze ontwerp van roestvrij staal, heeft rijen geïntegreerde contactveerpennen die op elke binnenwand van het vierzijdige schild zijn geplaatst. Traditionele afschermingsdeksels zijn niet nodig bij het gebruik van deze nieuwe toevoeging aan Laird's standaard afschermingsproductlijn op bordniveau. De structuur van het schild helpt niet alleen EMI te verminderen, maar fungeert ook als een integraal structureel onderdeel van de afzonderlijke gegoten/koellichaam hoofdbehuizing van een fabrikant. De veerpennen van de BMI-S-608 grijpen direct de koellichaambehuizing vast. Dit integreert het koellichaam direct met de warmtegevoelige componenten van de PCB. De combinatie van gegoten/koellichaam (deksel) en veerpennen (frame) biedt een afschermingsoplossing rondom de PCB. Door de vereiste afstand tussen aangrenzende afschermingen te verminderen, reparaties gemakkelijker te maken en arbeidskosten te verlagen, biedt de BMI-S-608 extra ontwerpflexibiliteit. Automobiel/ADAS/AVS, domein- en centrale voertuigcontrollers, infotainment smart boxes, instrumentclusterdisplays, radionavigatiesystemen en hogere vermogenscomputing behoren tot de eerste toepassingen.

Complexiteit uit de thermische overdracht verwijderen De BMI-S-608 is een eendelige afschermingsoplossing met huidige toepassingen in de automobielsector. Er wordt geen bovenop gemonteerd deksel toegepast op het vierzijdige afschermingsframe dat is ontworpen om warmtegevoelige componenten te omringen. In plaats daarvan wordt de gegoten/koellichaam hoofdbehuizing direct in het afschermingsframe geplaatst en stevig vastgeklemd door de geïntegreerde contactveerpennen. De BMI-S-608 biedt kosteneffectieve EMI-afscherming van componenten terwijl de veerpennen elektrische contact en aarding van het gegoten/koellichaam creëren. De nauwsluitende pasvorm en veilige afdichting van de gegoten behuizing zorgen ervoor dat deze direct, oppervlak-oppervlak contact behoudt met geïntegreerde schakelingen met hoge thermische belasting.

Kenmerken, voordelen en specificaties zijn onder andere:

Verbeterde ontwerpvrijheid met betrekking tot PCB-layout

• Maakt vermindering van de afstand tussen aangrenzende afschermingen mogelijk
• Maakt reparaties van componenten gemakkelijker
• Alternatief voor oplossingen van meerdere componentenfabrikanten
• Basismaterialen: Roestvrij staal X10 CrNi18-8, (EN 1.4310)
• Oppervlakteplating/afwerking: Voorgeplateerde matte tinplating: 2-5 μm
• Onderlaag nikkel: Minimaal 1 μm
• Superieure soldeerbaarheid en corrosieprestaties
• Versie-afmetingen: Oppervlakmontage apparaatframe 39,6mm 39,6mm 7mm
• Bedrijfstemperatuur: -40°C tot +125°C, Kortstondig +150°C
• Materiaaldikte: 0,2mm
• Vlakheid/Co-planariteit: Typisch, <0,10mm


Markten en geselecteerde toepassingen:

• Automobiel/ADAS/AVS
• Infotainment smart boxes, radionavigatiesysteem, instrumentclusterdisplays
• Hogere vermogenscomputing
• Centrale voertuigcontrollers
• Domeincontrollers
